电阻的选型

首先确认电阻的基本参数

1、阻值大小；
2、精度，常规使用优选1%精度；
3、额定功率和体积，优先选择常规功率的体积，具体参见下表1；
4、温漂，有特殊要求的应用，比如传感器应用，必须关注此参数带来产品性能的影响；
5、工作温度范围，超过70摄氏度的环境必须降额使用；
6、电阻类别，贴片厚膜电阻，贴片薄膜电阻，线绕电阻等，普通应用为贴片厚膜电阻或者薄膜电阻。

具体选型原则

1、电阻阻值优先选用10系列，12系列，15系列，20系列，30系列，39系列，47系列，51系列, 68系列，82系列；
2、贴片电阻优选0603和0805的封装，0402以下的封装禁选；
3、插脚电阻优选0.25W， 0.5W，1W，2W，3W， 5W，7W，10W ，15W；
4、对于电阻的温漂，J档温漂不能超过500ppm/℃，F档温漂不能超过100ppm/℃，B档温漂不能超过10ppm/℃；
5、慎选电位器，如果无法避免，选用多圈的；
6、优选贴片封装；
7、特殊场合电路如反馈电路，电流/电压采样检测电路选无感电阻，精度越高越好。

电容的选型

铝电解电容

缺点

体积大，ESR（等效串联电阻）大，感抗较大，温度敏感；

适用场合

温度变化小、工作频率低（<25kHz）的场合；

选型规则

1、需快速充放电的场合禁用铝电解电容；
2、寿命：普通应用中选择标准型、寿命1000HR~3000HR（为价格考虑，慎选长寿命型），优选2000Hr；
3、耐压：降额使用，3.3V系统取10V、5V系统取10V、12V系统取25V、24V系统取50V；48V系统选100V；
4、在发热元件附件使用，慎选电解电容；
5、滤波电路，按（电路额定电压+噪声叠加后）的电压峰值*（1.2—1.5）选择电解电容耐压；
6、额定电压*1.3 作为电容器的浪涌电压，工作电压>160V时，额定工作电压+50V作为浪涌电压；
7、降额标准参见GJB/Z35 《元器件降额准则》；
8、工作温度：铝电解电容必须选用工作温度为105度的；
9、容值：优选10、22、47系列；25V以下禁选224、105、475之类容值型号（用片状多层陶瓷电容或钽电解电容替代）；
10、极性：对于高压型铝电解电容保留400V，禁选无极性铝电解电容；
11、封装：优先选用贴片的铝电解电容。

钽电解电容

优点

在串联电阻、感抗、对温度的稳定性方面与铝电解电容相比优势明显；

缺点

工作电压较低。

选型规则

1、漏电流要求较高的场合，不选钽电解电容，需选用薄膜电容；
2、耐压：降额选用，禁止选用耐压超过35V以上的，3.3V系统取10V、5V系统取16V、12V系统取35V；
3、10V、16V、35V为优选，4V、6.3V、50V为禁用（用铝电解电容替代），电源输入级或低阻抗环境使用，推荐降额到0.3，电源输出级及一般应用环境推荐降额0.5；
4、封装：插脚式钽电解电容禁选。

片状多层陶瓷电容

选型规则

1、选用基本原则：高谐振频率，ESR越小越好；
2、Q值：高Q值陶瓷电容慎选，只用在射频电路上；
3、封装：0603、0805优选、1206、1210慎选、1808以上禁选；
4、耐压：优选25V、50V、100V； 106（含）以上容值的耐压不大于25V；
5、容量：优选10、22、33、47、68系列；
6、材料：优选NPO、X7R、X5R，其它禁选。

电感的选型

电感选型时考虑的因素

1、体积大小；
2、工作频率；
3、开关频率下的电感值为实际电感值；
4、线圈的直流阻抗(DCR)越小越好；
5、工作电流应降至额定饱和电流的0.7倍以下；
6、交流阻抗(ESR)越小越好；
7、Q因子越大越好；
8、屏蔽类型优先选择屏蔽式；
9、工作频率和绕组电压不可降额。

磁珠的选型及应用

磁珠滤波机理

磁珠的外形与电感相似，其作用也是滤波，其主要功能是吸收电源、信号上的噪声干扰。

电容的滤波，其原理是在高频时构建一条通到地的低阻抗通道，以便将噪声泄放到地。在设计中，一般是采取宁滥勿缺的原则，即布放尽量多的电容，这样做不仅浪费大量宝贵的PCB面积，而且许多电容并没有真正的发挥作用，造成无用成本的上升。而由电感构成的低通滤波器，甚至无法将噪声泄放到地上，其工作原理是将噪声予以反射，噪声仍在电路里四处游串；低通滤波的另一个缺陷是，其应用频率范围一般都只是在几十MHz之内，无法有针对性地滤除某些特定频率上的高频噪声。

可以看出两种滤波方式都没有真正的消灭噪声，只是改变了噪声的传播路径。而磁珠在一定频带内能反射噪声，在一定的频带内还能吸收噪声，转化为热量。磁珠的阻抗Z由电阻成分R和电抗成分X共同决定。在低频阶段，X起主导作用，磁珠主要体现为电感性，功能是反射噪声；在高频段，R起到决定作用，磁珠主要体现电阻性，功能是吸收噪声并将噪声转化为热量。两者的临界点就是下图曲线上，R和X相等的频率。因此，临界点所在频率越高，体现电阻性频带越宽，对低频噪声的吸收能力越弱；临界点所在的频率越低，磁珠体现电阻性频带越宽，对噪声的吸收能力越强。

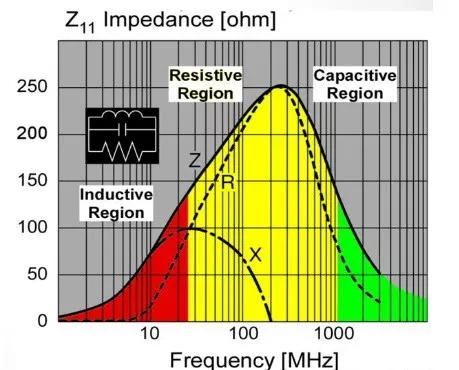

磁珠特性

电路设计中磁珠选型要点

在磁珠选型时，需要仔细分析电路上信号和噪声所处的频带，所选择的磁珠应满足——电路噪声的频带大于磁珠转化频率，以便使磁珠吸收噪声而不是反射噪声；电路的信号频率尽量小于磁珠转化频率，以防有效信号被磁珠衰减。
对于串联了磁珠的线路，磁珠的转化点频率越低，线路振荡和波形失真越小；反之越大。
除了转换点频率外，磁珠选型还需要考虑额定电流、直流电阻和谐振频率等因素。考虑电阻生成的压降问题、选择谐振点高的磁珠。需要注意的是，转换点的频率与谐振频率在意义上是不同的。

理解要点

1、磁珠的转换点频率越低，线路振荡和波形失真越小，反之则越大
2、磁珠的工作电流不能大于其额定电流，设计中需要考虑到由于直流电阻的存在而造成压降
3、当工作频率高于谐振频率时，磁珠表现出电容性
4、磁珠的转换点频率和谐振频率在意义上有所不同

磁珠和电感的比较

不同点

电感和磁珠都可以滤波，但是机理不一样。电感滤波是将电能转化为磁能，磁能将通过两种方式影响电路，方式一是重新转化为电能，表现为噪声；另一是向外部辐射，表现为EMI（电磁干扰）。而磁珠是将电能转为热能，不会对电路构成二次干扰。
电感在低频段滤波性能较好，但在50MHz以上的频段滤波性能较差；磁珠利用其电阻成分充分吸收高频噪声，并将其转换为热量，达到彻底消除高频噪声的目的。
从EMC（电磁兼容）的层面说，磁珠是将电能转为热能，因此具有非常好的抗辐射功能，是常用的抗EMI器件，常用于用户接口信号线滤波、单板上的高速时钟器件的电源滤波等。
电感和电容构成低通滤波器时，由于电感和电容都是储能器件，因此两者的配合可能产生自激；磁珠是耗能器件，与电容协同工作，不会产生自激。
一般而言，电感的额定电流相对较大，因此电感多用于需要大电流的电源电路上，如用于电源模块滤波；而磁珠一般仅用于芯片级电源滤波。
磁珠和电感都具有直流电阻，磁珠的直流电阻相对于同样的滤波性能的电感更小一些，压降更小。
